Federgraph 2D

Pfad-Daten für Höhenlinien können auf verschiedene Weise bereitgestellt werden. Nachfolgend wird der Export beschrieben, wie aktuell implementiert in Anwendung FC103, Stand Mai 2023.

SVG Export 2D-Pfad-Daten 2023

Es erscheint sinnvoll, primär die .svg Dateien als Austausch-Format zu verwenden, weil diese einfach im Browser angezeigt werden können.

• Die Farbe der Füllung der Pfade kann leicht in einem Text-Editor verändert werden.
• Die Füllung der Pfade kann auch gänzlich entfernt werden.
• Das Rechteck mit der Hintergrund-Farbe kann bei Bedarf entfernt werden.
• Der Rahmen kann aus der Datei gelöscht werden.
• Die Farbe und Dicke der Linien für die Achsen kann leicht angepasst werden.
• Die Skalierung kann angepasst werden.

Ob die .svg Dateien benötigt werden, und in welcher Form, ist Gegenstand der Diskussion. Die 2D-Pfad-Daten sollen die 3D-Mesh-Daten ergänzen.

Einzelne gefüllte Pfade

Diese werden in FC103 mit Button svg generiert unter Verwendung des aktuellen Wertes für Parameter CapValue. Beispiel folgt für Höhe z = CapValue = 4 mm.

Im Bild oben zu sehen die Situation auf Höhe z = 4 mm.

• svg - Z04
• svg - Z10
• svg - Z20
• svg - Z28
• svg - Z39
• svg - Z50
• svg - Z60
• svg - Z70
• svg - Z80

Im Bild unten zu sehen die Situation auf Höhe z = 80 mm.

Bei Bedarf können weitere Höhenlinien generiert werden.

• svg - Z01
• svg - Z02
• svg - Z03

Es wäre zu prüfen, ob auf Grundlage dieser Daten Teile zum Ausschnitt mit der Maschine vorbereitet werden können.

Vordefinierte Listen

Diese werden mit Button Svg generiert unter Verwendung der aktuellen Liste (Slice-Set).

Es sind in erster Linie bunte Bilder, die der Übersicht dienen.

• Svg - Set 01
• Svg - Set 02
• Svg - Set 03
• Svg - Set 04

Zufälligerweise enthält Set 04 genau die z-Positionen und die Farben des 3D-Beispiels.

procedure TMeshLine.InitZList4;
var
  ZL: TIntegerList;
begin
  ZL := ZList4;
  ZL.Clear;
  ZL.Add(80);
  ZL.Add(70);
  ZL.Add(60);
  ZL.Add(50);
  ZL.Add(39);
  ZL.Add(28);
  ZL.Add(20);
  ZL.Add(10);
  ZL.Add(04);
end;

Svg auf Papier drucken

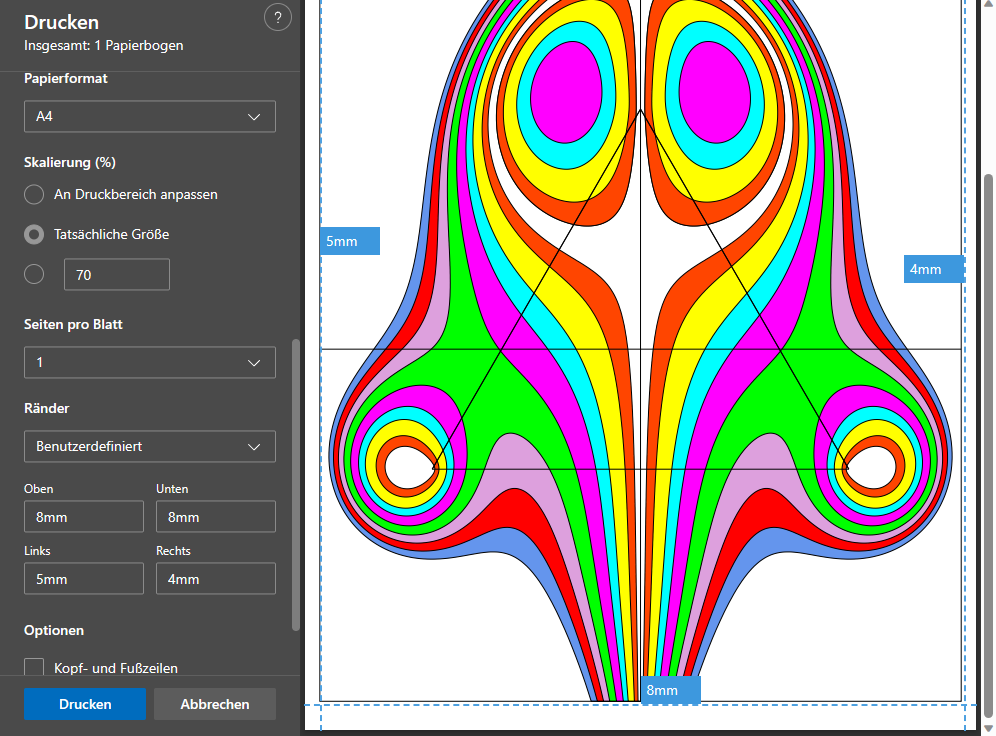

Width und Height im svg-Tag wurden in mm angegeben, entsprechend der Größe des Rahmens von 200 x 280 mm. Dieser soll nach Druck genau diese Maße aufweisen. Im Edge-Browser kann man, mit rechter Maustaste auf das Bild, das Kontext-Menü aufrufen, welches den Menüpunkt Drucken enthält. Damit habe ich probiert.

• Man sollte den Drucker-Treiber anweisen, die Tatsächliche Größe zu drucken.
• Es ist wahrscheinlich erforderlich, die Rand-Einstellung anzupassen, um die Grafik in der Mitte zu platzieren und genügend Platz für die Grafik zu schaffen.

oberer Rand = 8 mm
unterer Rand = 8 mm
linker Rand = 5 mm
rechter Rand = 4 mm

Damit sollte auf einem Blatt A4 genügend Platz sein für das Bild in Original-Größe. Es müsste noch geprüft werden, ob die Stift-Breite für den Rahmen das Ergebnis verfälschen kann.

Federgraph in Carbide Create

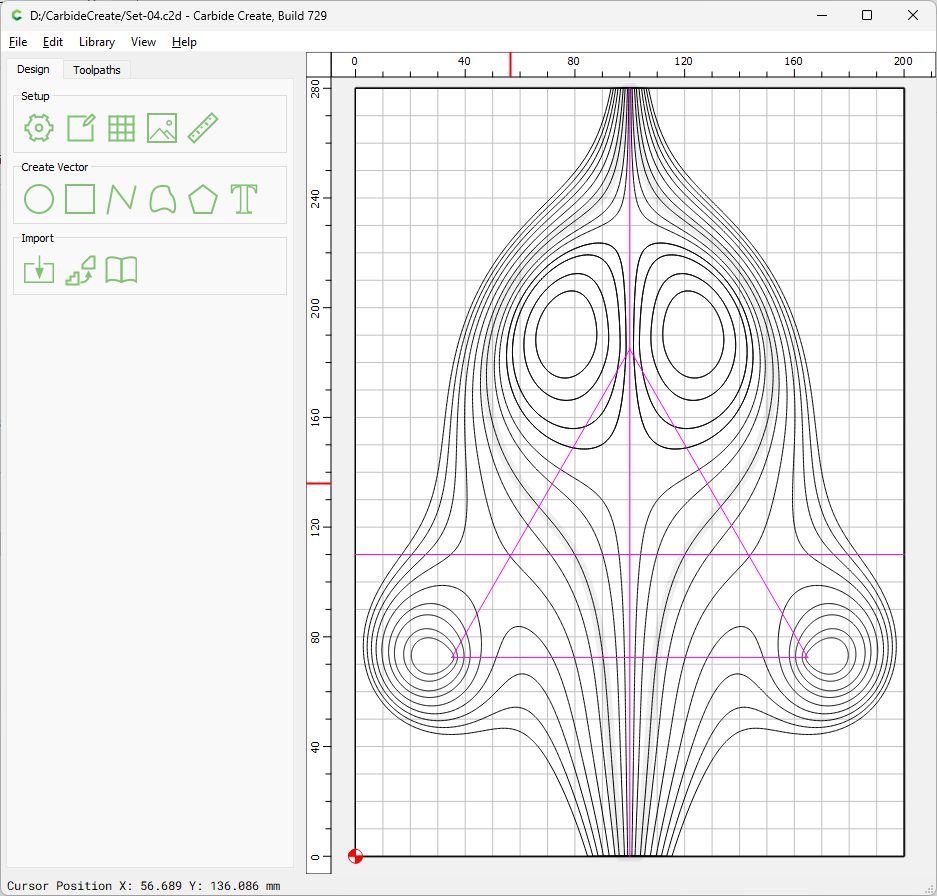

Die SVG Dateien lassen sich in Carbide Create importieren.

Daher bin ich optimistisch, dass man mit Hilfe der SVG-Dateien 2D Teile ausschneiden kann.
